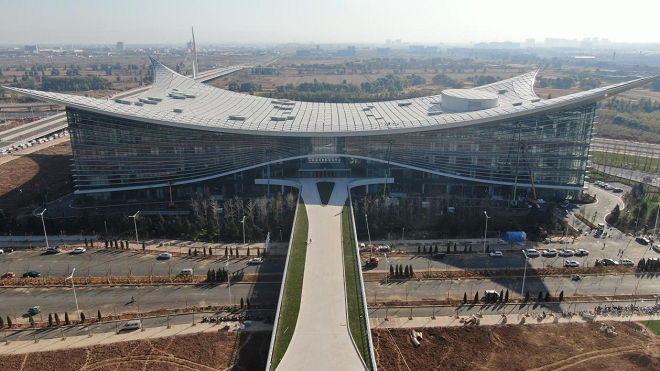

潇河国际会议中心项目由山西二建集团有限公司施工总承包，位于太原市小店区潇河北岸以西、南格村以南、张花营以东，包含剧院式会议厅、国际会议中心、宴会厅及相应附属配套用房等，总建筑面积105792.18㎡，结构形式为框架剪力墙结构，地上5层，地下1层。

本工程钢结构包括钢柱、钢梁、钢板墙、钢桁架、钢网架，结构形式为型钢混凝土结构，施工交叉作业多。主体钢结构工程采用框架剪力墙+ 型钢柱＋钢板剪力墙组合体系，总用钢量约5200吨，钢板剪力墙钢板采用10-18mm厚钢板，型钢柱截面种类多样。屋面钢结构为四角锥焊接空心球节点网架，采用下弦支承，通过球型 绞支座与主体混凝土柱连接，整个建筑屋面檐口最高点标高 56.94m，最低点标高48.94m。屋面网架投影面积约25880㎡，长231.3m，宽155.1m；宴会厅上方最大跨度是74.1m，前厅上方跨度是37.5m。屋面网架周边悬挑 长度6.5m。屋面四角为大悬挑网架，最大高度52m，最大悬挑长度34m。屋 面网架由3mx3m网格组成，高度3m。球节点为焊接球，焊接球规格共有13种；杆件规格约有39种；材质均为Q355B。总用钢量约2300吨。

一、施工难点

1、型钢柱定位及标高控制难

型钢柱定位、垂直度及标高的控制难点在于型钢柱与现浇基础预埋的连接难以准确控制到位。

对策：采用自制型钢柱定位装置。此装置由角钢焊接而成立方体，上下面与混凝土柱截面尺寸一致重合，高度为基础垫层至钢柱低高差。此方法操作简便，支撑效果好，可以克服以往型钢柱定位及标高控制难的不足，促使钢柱安装更加简便，型钢柱平整度能得到有效控制，继而能确保型钢柱的垂直度，能很好满足型钢柱安装的精度要求。

2、梁柱节点复杂，穿插施工难

型钢混凝土组合结构的节点构造十分复杂，梁柱节点处的钢筋需穿过型钢，一般型钢混凝土框架结构中，相交方向的两组型钢梁标高相同，但型钢混凝士梁中配置的钢筋由于要同时穿过纵向型钢柱，其位置必须错开，因此位于竖向型钢柱上两个方向的孔位标高不相同，加之本工程梁柱节点处型钢、钢筋密度大且互相交错穿插筋穿筋孔位置定位难，构件的连接施工难度大。

对策：设计图纸往往只给出钢结构的规格、形状、位置，对于 细部构造描述较少，另外，二维图纸无法展现出梁柱节点处穿插关 系，型钢柱梁加工时难以保证钢筋穿孔位置符合现场实际施工要求。针对这种情况，项目部组织技术人员及专业分包深化人员进行专项 技术研究，对原设计节点全部细化，将每根钢筋遇型钢的位置在图 纸上标明后，运用Takle三维建模软件，将细化的节点全部输进模型 之中，分析钢筋与型钢梁柱的穿插关系、优化调整后，然后在加工厂利用数字化机械设备精准开孔。

3、梁柱节点混凝土浇筑及振捣空间小，易出现不密实情况

型钢混凝土构件中既有型钢骨架，又有钢筋穿插，特别是梁柱节点处，型钢及钢筋纵横交错、布置密集，混凝土浇筑和振捣空间小，给混凝土施工带来了极大困难。

对策：节点处加劲板的存在和密集的钢筋将导致柱中某些部位 被钢筋和型钢围住，浇筑时，被围部分内部空气排不出，形成“气囊"，后续混凝土无法继续浇入。因此，此类部位浇筑前，在加劲板 处“开通气孔 ”，并把2排钢筋改成3排，增加节点处钢筋间距，确保混凝土浇筑密实。

二、工程亮点

1、安装监测及全生命周期监测

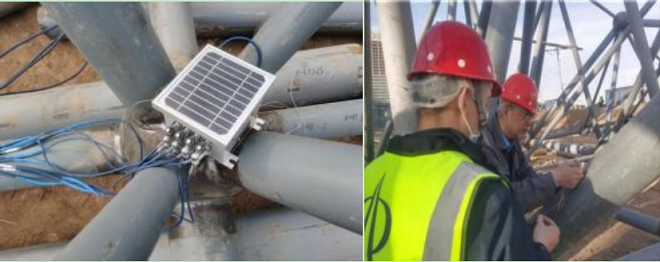

与太原理工大学合作，钢结构安装在施工阶段进行吊装安

全监测外，设置了全生命周期监测装置，提供运营阶段结构安全的保障。

2、东南角最大悬挑长度34m

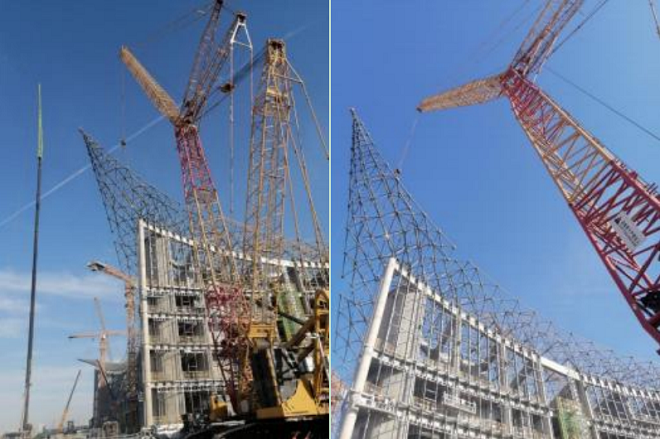

现场吊装采用500t履带吊加支座辅助吊装，支座及高空补

杆完成后经探伤合格方可脱钩，加快施工进度。

3、拼装坐标与全局坐标系的转换技术

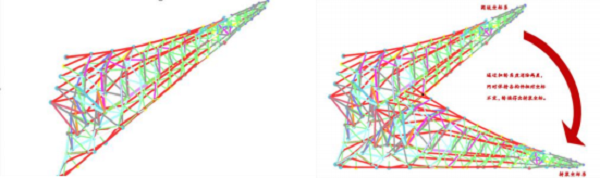

异型双曲空间焊接球网架的三维可视化设计,需要在三维空间的 图纸坐标系下工作,但是网架在地面拼装阶段，需要在拼装坐标系下 完成构件拼装,如东南角（49块）设计高差12.5m，需要改变角度转换坐标进行拼装。因此各分块构件拼装坐标与图纸坐标系之间存在错综复杂的相互转换和计算。网架模型深化完成后，以块为单位，使用计算机模拟验算，通过扭转角度消除高差，同时保持各构件相对坐标不变，转换得出拼装坐标，降低拼装难度同时用以控制拼装精度。

本项目施工难度大，建造精度要求高，通过精心组织，精细施工，科学管理，所属钢结构从制作、拼装到安装严格按创优标准施工，体现中国创造、中国速度、中国制造。
