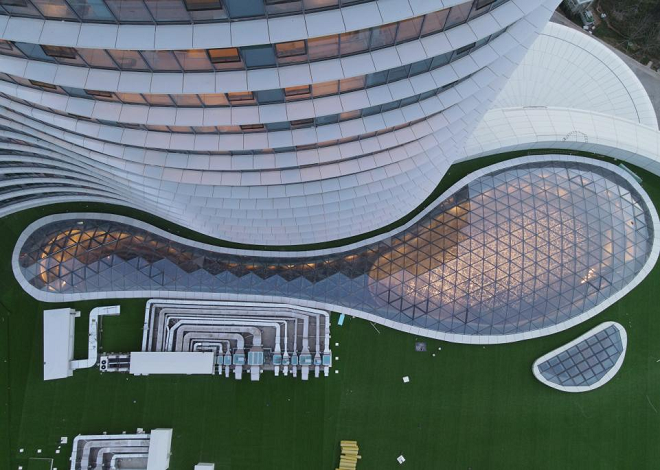

山西·潇河新城1号酒店由山西一建集团有限公司施工总承包位于太原市小店区潇河北岸赵家堡以西、张花营以东、南格村以南。该工程裙楼宴会厅采光顶网壳采用单层圆毂空间异形钢网壳结构，网壳长度为89m，最大跨度为25m，矢高最大为3.375m，外形似水滴状，立面呈马鞍形。杆件采用热轧无缝矩形钢管，支座节点采用矩形钢管小立柱，网壳节点采用圆毂节点（即中间采用圆管小立柱，圆管四周放射状焊接六根矩形管）。

工程难点：

1 圆毂节点的矩形管杆件与圆管、变截面箱梁相贯连接的贯口各异，每根杆件的贯口都不同，要想精准下料，劳动强度大，切割难度较大。

解决方案：矩形截面的切割利用Tekla自带的切割工具，或者系统节点，或者二次开发的节点操作。后期由软件生成NC数据，传到数控设备完成切割下料。将模型构件加工数据导入厂家相贯线数控机床中，在生产厂家完成方管贯口切割，有效的对原材料尺寸及加工精度进行控制，实现在现场只进行拼装工艺的目的。

2 异曲面网壳的每榀弧形梁都是不同的双曲弧形，其弧度的控制是一个难点。

解决方案：在网壳模型投影图中，根据投影图中每个构件上下边线的投影相对距离，确定每根杆件和圆毂节点的双曲变化值，利用对应的变化数据和弧形梁的弧度，在地面的拼装胎架上将49组环梁分别放样并拼装成型。以减少安装空间定位的工作量。

3  异曲面网壳的每个圆毂节点的每个构件都有不同的三维空间定位坐标，其空间定位难度较大。

解决方案：在网壳投影的地面上搭设满堂支撑体系作为网壳安装的承重支撑体系。在低于毂式节点下表面500mm标高即承重体系上平面满铺50mm厚木脚手板。在脚手板上网壳杆件投影位置设置纵横槽钢作为胎架支座，在圆毂节点投影位置设置方钢管胎架立柱，作为圆毂节点的支撑柱。方钢管立柱的上表面是由全站仪放出毂式节点圆管柱的下表面。根据每个圆毂节点的空间三维坐标进行高空散装。
