    山西泰立信钢结构有限公司工程展示
    添加时间:2017-11-17 浏览次数:10496次

    九院沙河快速路改造跨新、旧晋祠路钢箱梁桥项目介绍

     本工程为太原市九院沙河道路快速化改造中 跨越新、旧晋祠路部分的桥梁工程,钢箱梁桥沿九院沙河南北两侧分别横跨新、旧晋祠路,共计4座桥,跨越新晋祠路2座,跨旧晋祠路2座。钢结构总重量达2572吨,现场安装有效作业时间60天。目前,该工程已基本完成。

     该工程单座桥梁长118米,桥面宽8.3米。钢箱梁桥设计分三跨,跨新晋祠路桥梁由西向东分别是37米、50米、31米,跨新晋祠路段跨距50米。跨旧晋祠路桥梁由西向东分别是36米、46米、36米,跨旧晋祠路段跨距46米。主梁采用单箱双室箱梁,梁高2米,箱梁整体均采用焊接连接。钢材材质为Q345qD桥梁专用钢,性能满足现行国标(GB/T 1591-2008)的规定。

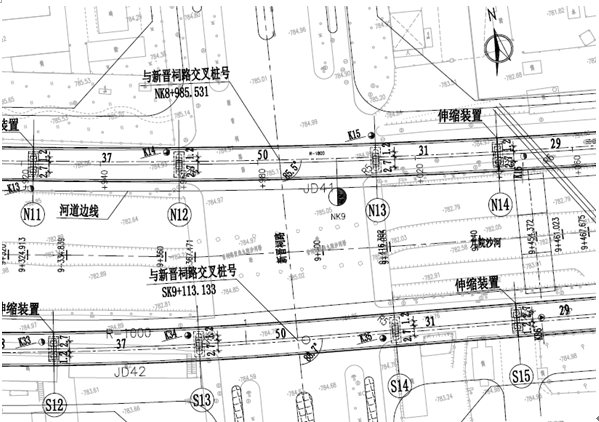

    新晋祠路桥位平面图:




    桥型布置图:

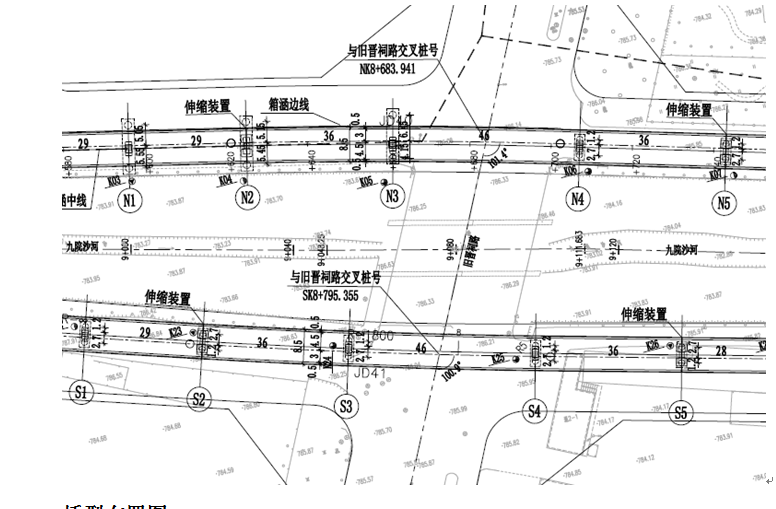

    旧晋祠路桥位图:

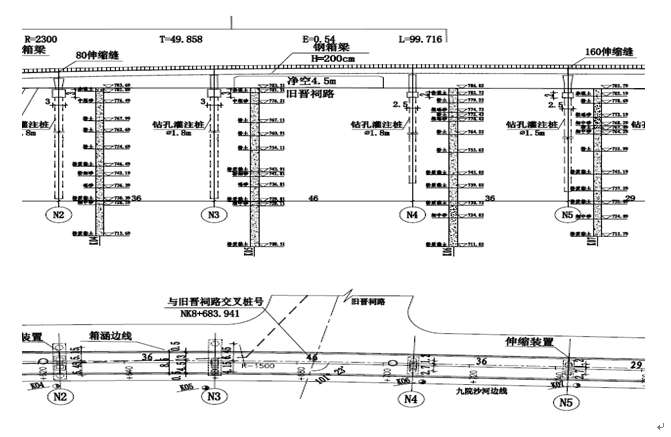

    桥型布置图:

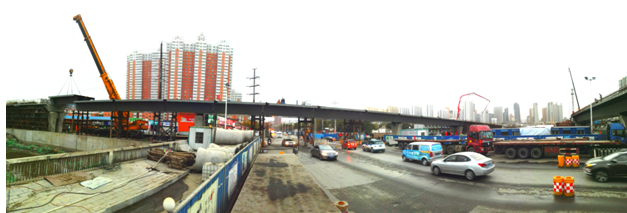

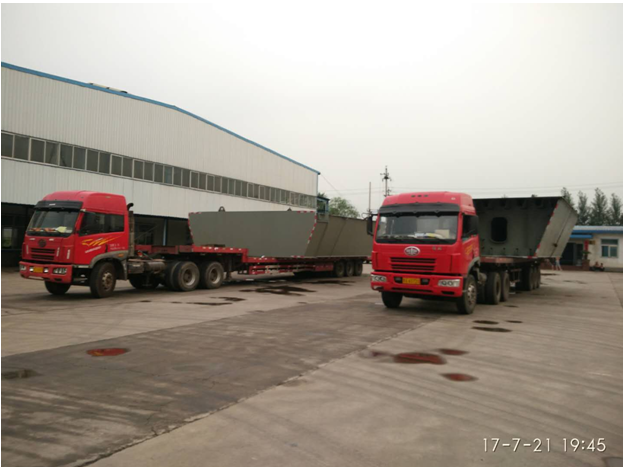

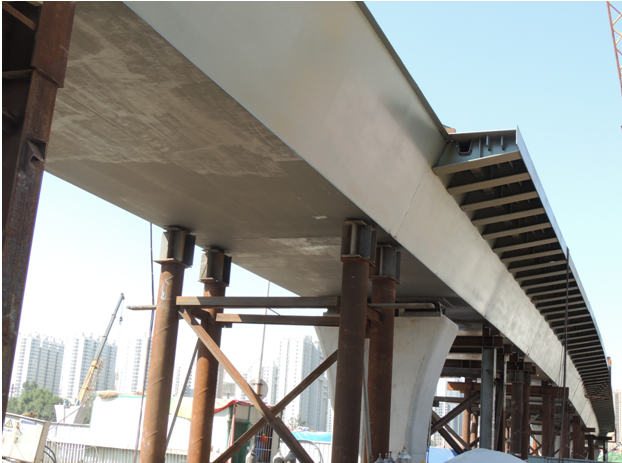

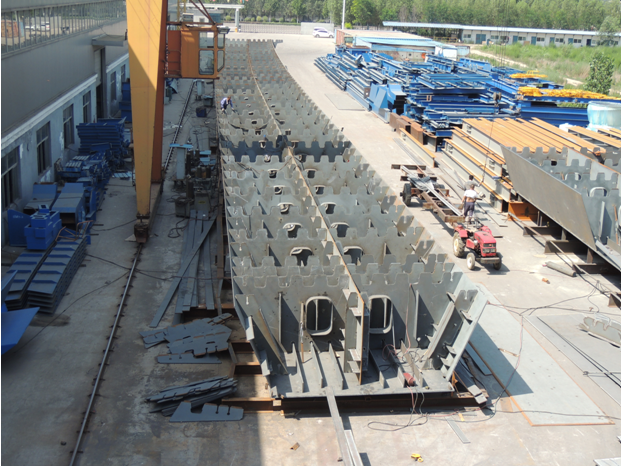

    制作安装的部分图片:
