2018世界杯开赛一周，32只球队都已亮相完毕（有些球队在买回家机票了？），同时12座赛场也都和大家见过面了，也许专（he）心（jiu）看（lu）球（chuan er）的你并没有注意到它们，没关系，上海设计今天特别邀请到结构专业的小伙伴跟你一一细数。
1. 卢日尼基体育场（Luzhniki Stadium）

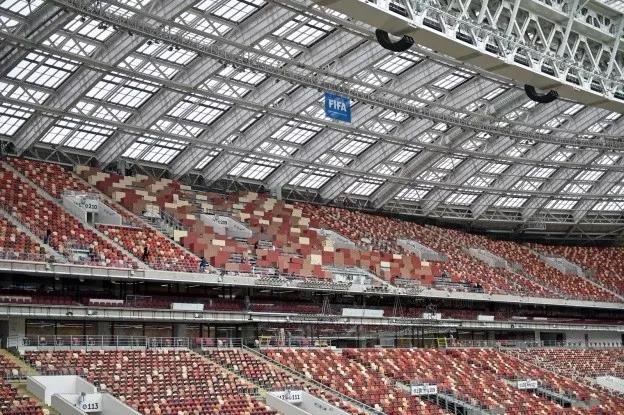

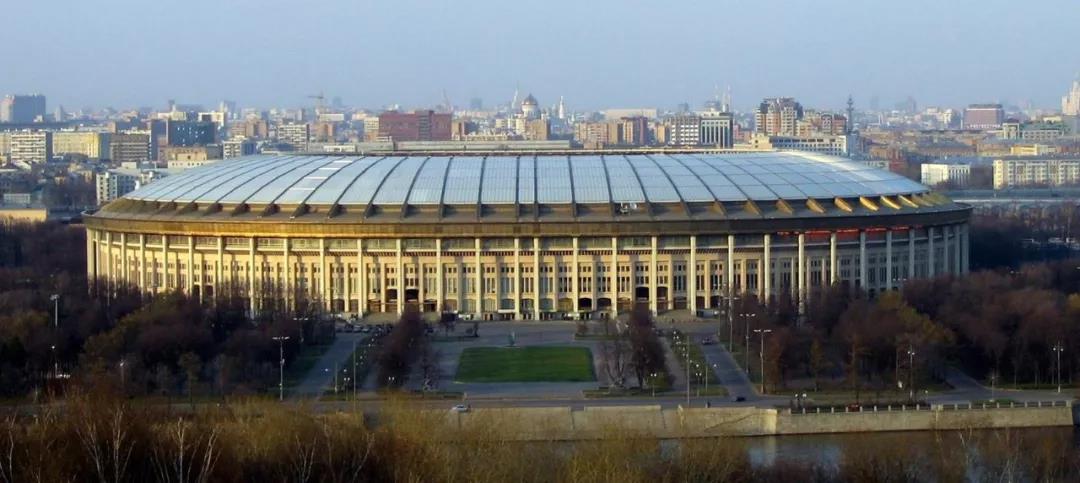

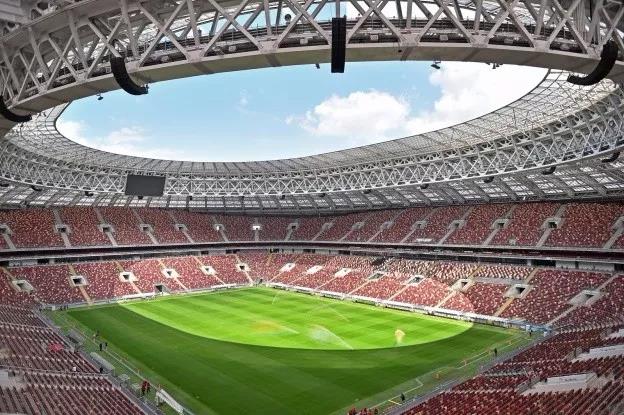

卢日尼基体育场位于俄罗斯首都莫斯科，是本届世界杯开幕式、揭幕战的承办场馆，同时也是最终总决赛和闭幕式的举办场地。它是俄罗斯最大的体育场，共有78000个座席。
该体育场钢屋盖采用“穹顶式”受力形式，内高外低，整体呈半椭球状，如同一个倒扣的瓷碗。结构径向采用实腹巨型钢梁，连接于较大刚度的内压环和外拉环之间，形成一道道封闭的力流，高效地传递屋面荷载。
该体育场1956年7月31日开始投入使用，是俄罗斯最大的足球场。本届世界杯之前(2013-2017年)，进行了第5次改建，屋盖增加了内环遮阳板，同时对看台功能进行了改造。改建后，可容纳总座位数为80788座。
攻城狮点评：一座非常传统的体育场。
2. 斯巴达体育场（Otkritie Arena）

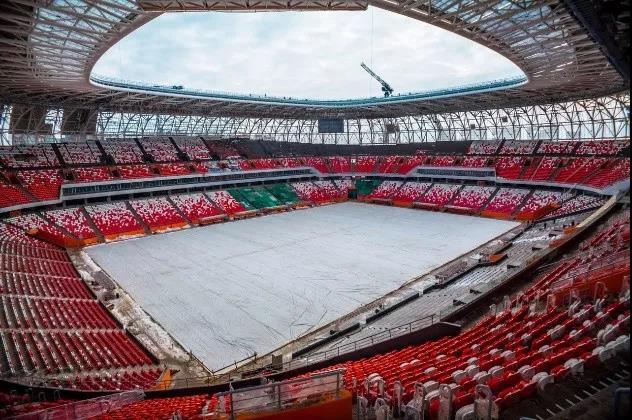

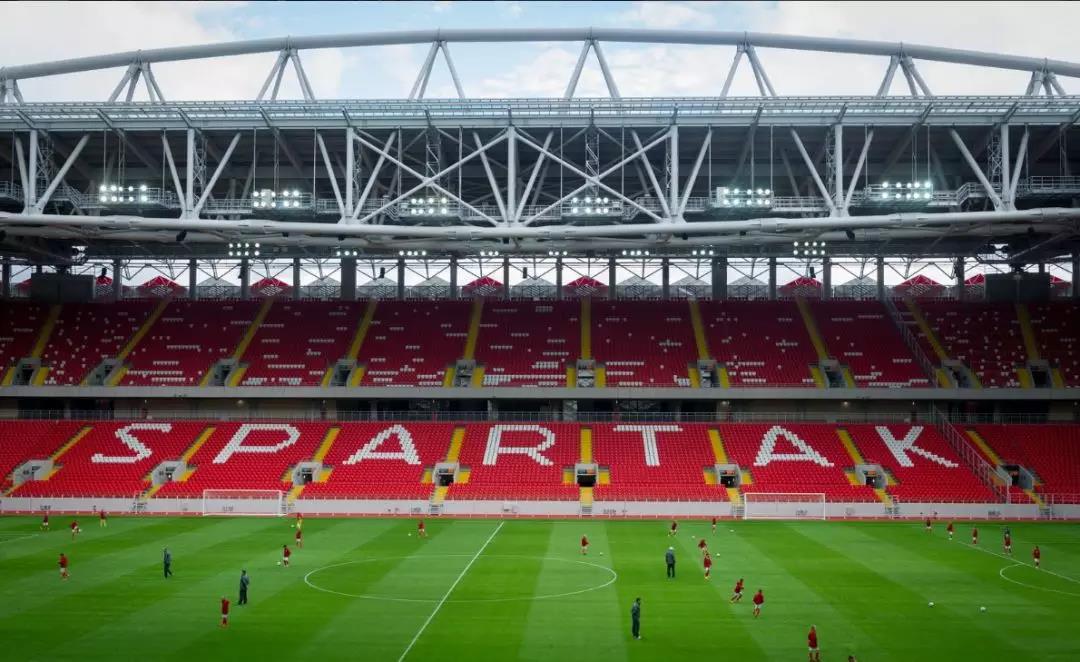

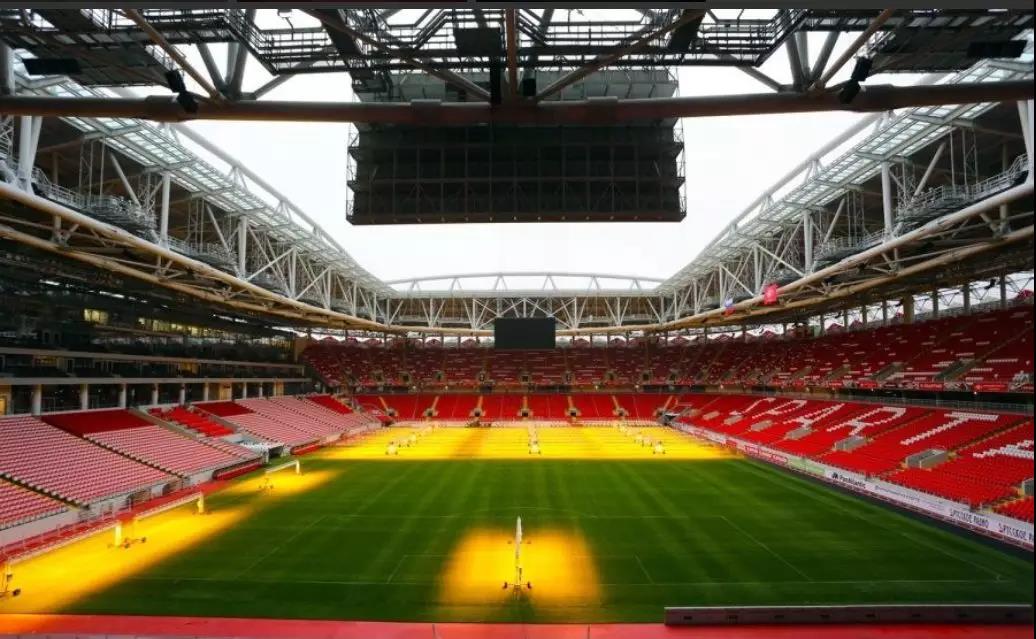

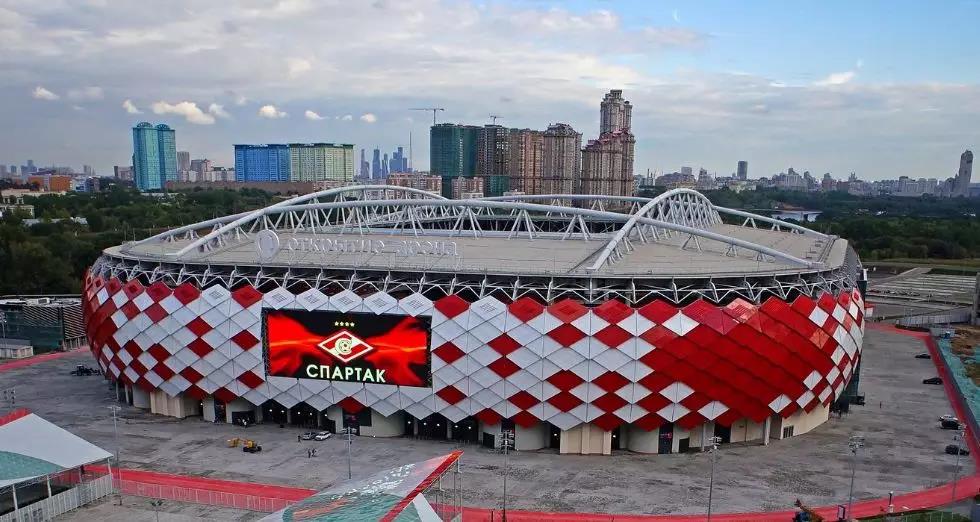

斯巴达体育场位于俄罗斯首都莫斯科，是一座45360座的综合型体育场。该体育场2010年开始兴建，2014年竣工开放。屋盖采用纵横向4道主受力桁架+次桁架的受力形式。
攻城狮点评：受力传统简洁、外形非常漂亮的一座专业足球场。
3.圣彼得堡体育场（Saint Petersburg Stadium）

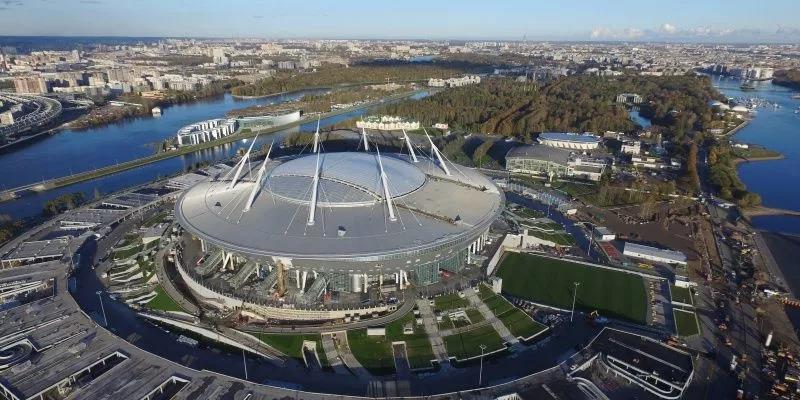

圣彼得堡体育场位于圣彼得堡市，可容纳68134人，造价15亿美元，是本届世界杯造价最高的球场。体育场酷炫的外形宛如一艘降落在芬兰湾岸边的太空飞船，极具现代感。圣彼得堡体育场的一大特色是采用了可闭合式屋顶，这在体育场中非常少见，另一特色是场芯草坪具有整体滑移功能，可以在举行观演活动时将草坪移出室内，以起到保护草坪的作用。

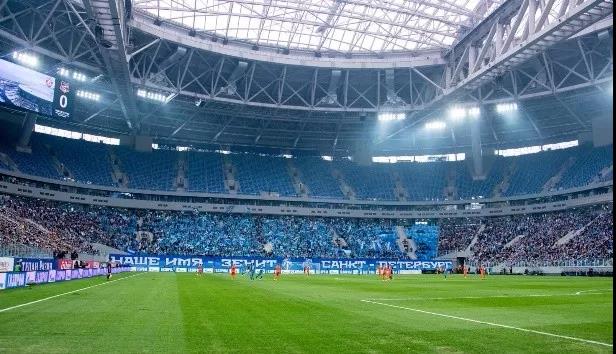

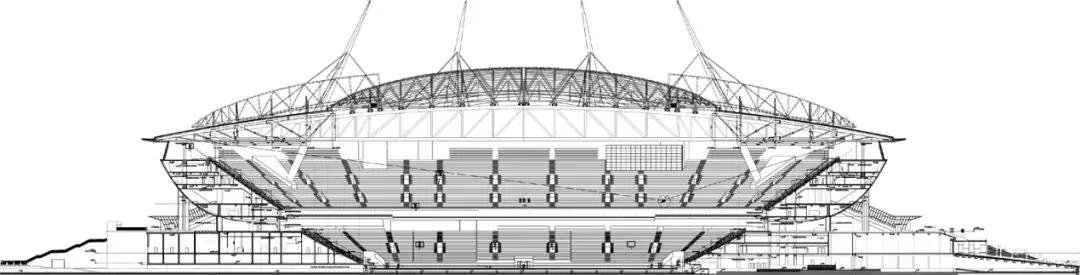

体育场屋面采用了主次桁架结构+桅杆吊挂体系。屋面主桁架包括两榀横向弧形巨型桁架与一榀环形巨型桁架两部分：横向巨型桁架两端铰接于下部混凝土巨柱，是整个屋顶最重要的部分；环形巨型桁架除了支承于横向弧形桁架，还另由八根桅杆吊挂支承。可开启式次桁架系统支承于横向巨型桁架，并由机械滑移设备实现开启功能。
攻城狮点评：开合屋盖导致结构相对比较笨重，尽管有张拉体系的加持。
4. 加里宁格勒体育场（Kaliningrad Stadium）

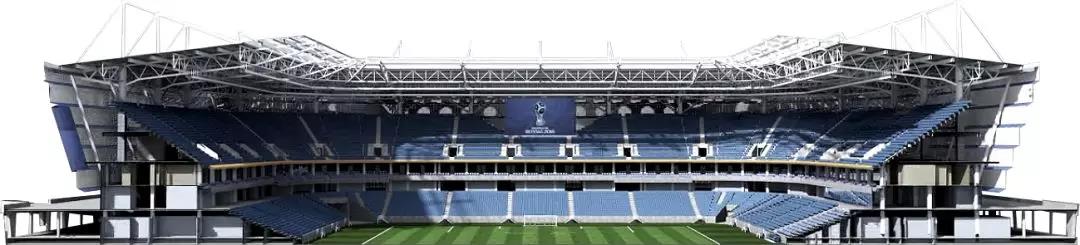

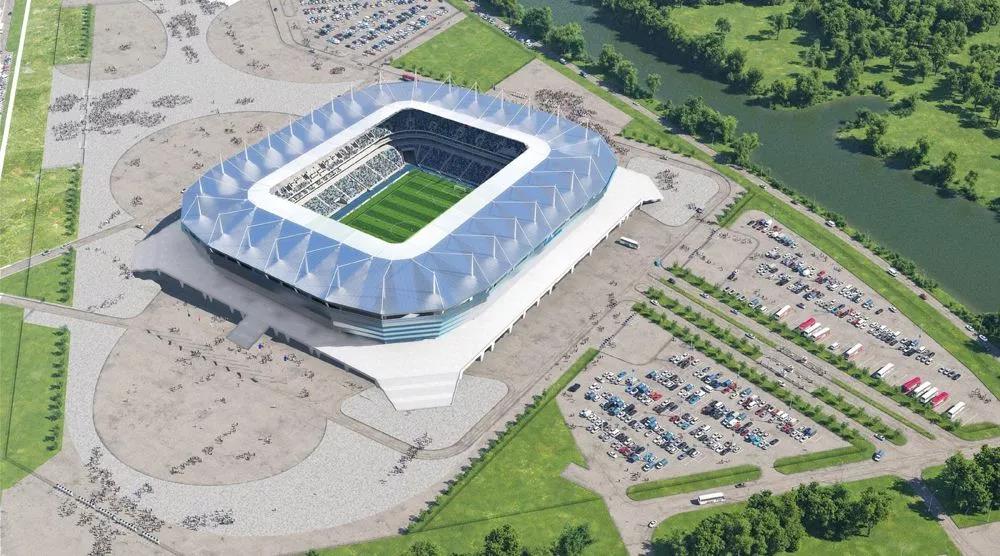

加里宁格勒体育场位于加里宁格勒市，可容纳33973人。球场造型轻盈，外围层次感丰富。加里宁格勒体育场的结构采用了径向桁架+桅杆吊挂的形式。
攻城狮点评：传统的悬臂桁架+拉索，简洁美观，经济性上佳。
5.喀山体育场（KazanArena）

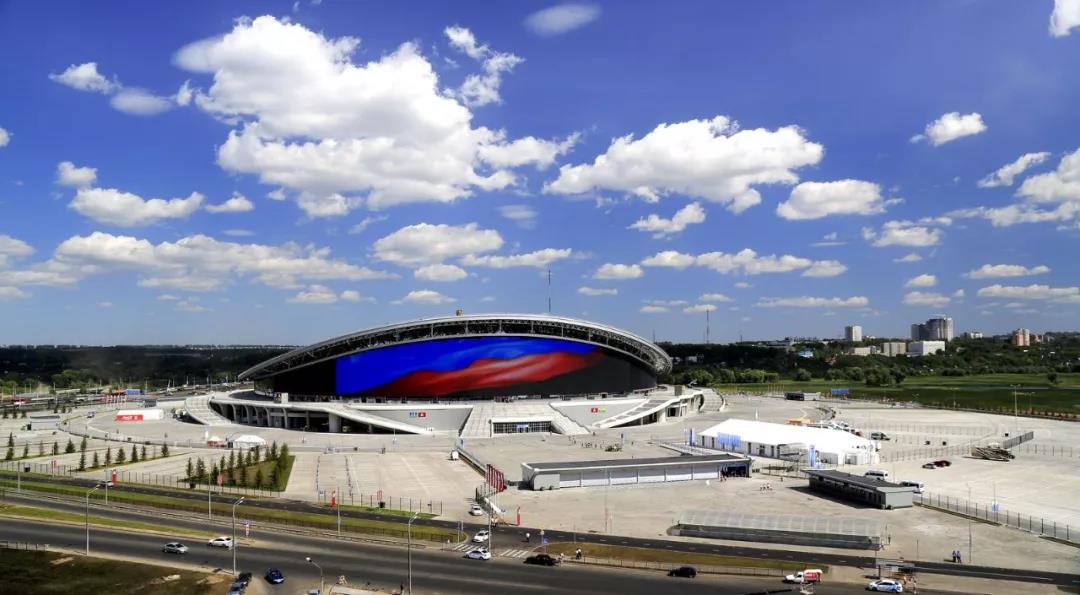

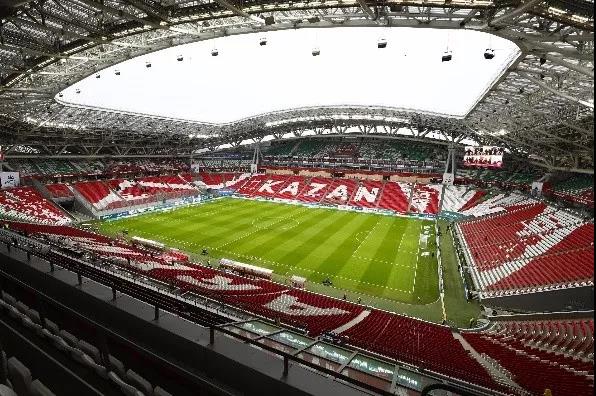

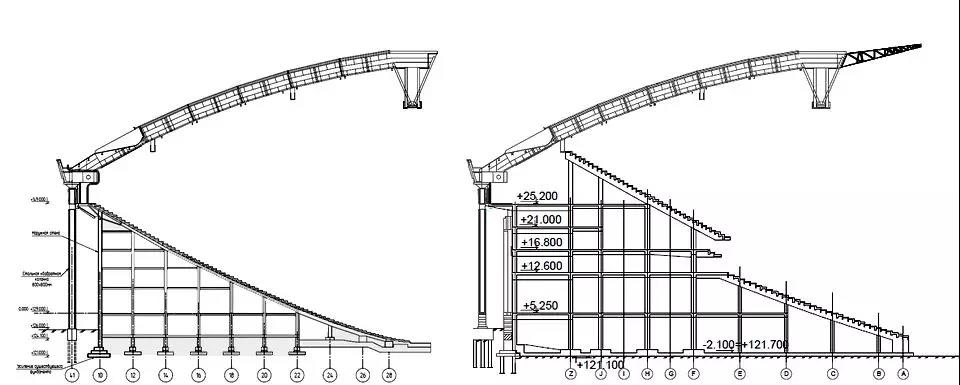

喀山体育场位于喀山市，球场容量45000座，该球场独特的外观设计与喀山当地特色风景和文化无缝融合。从高空俯瞰整座球场宛如一朵沉睡在卡赞卡河畔的水莲花。该球场屋盖采用了悬挑桁架结构，部分悬挑桁架在球场内还增设了支撑。
攻城狮点评：传统的悬臂桁架，马鞍形、中央方形开孔，所以开口四角加支撑以提高效率。
6. 下诺夫哥罗德体育场（Nizhny Novgorod Stadium）

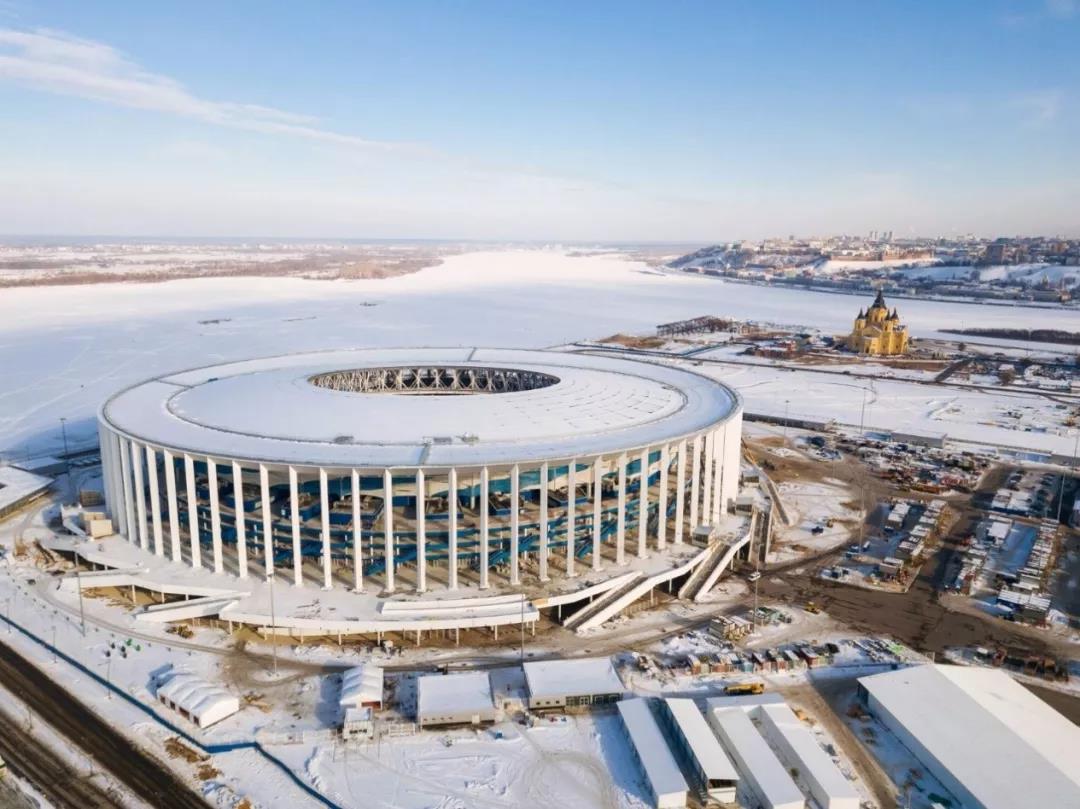

下诺夫哥罗德体育场位于俄罗斯下诺夫哥罗德市，可以容纳约45000名观众。它的外形灵感来自于伏尔加地域的自然元素—水和风，保持了拘谨和严肃的风格。

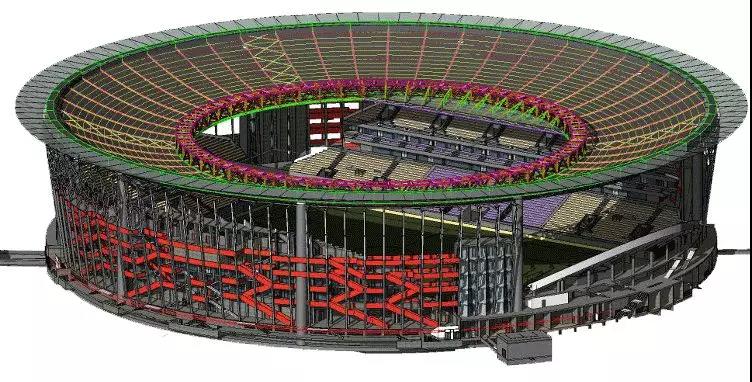

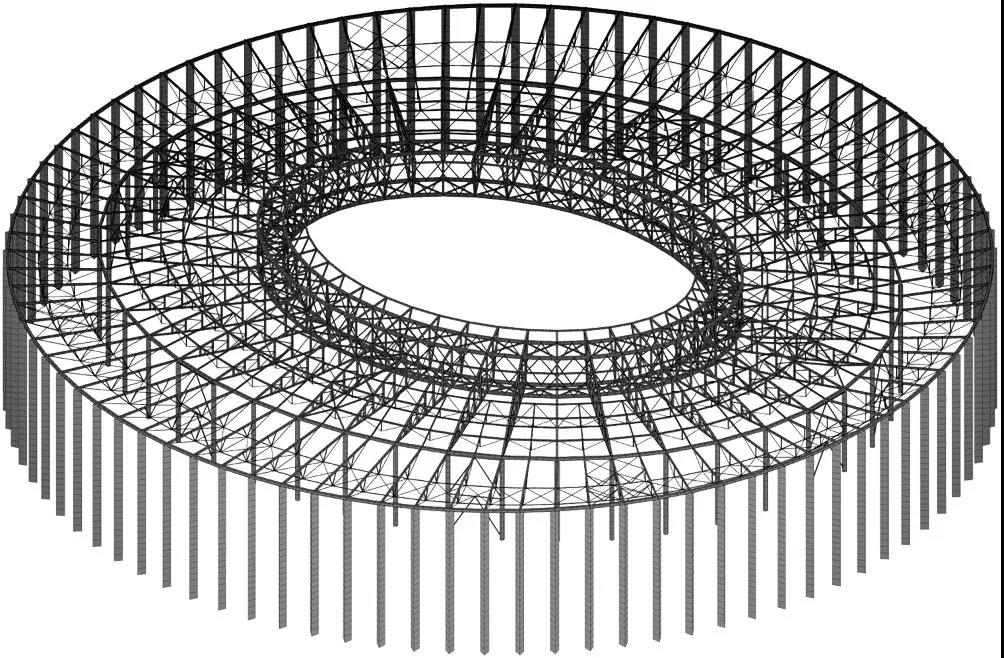

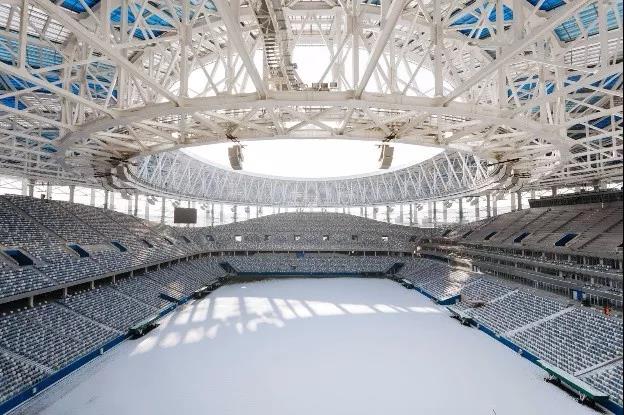

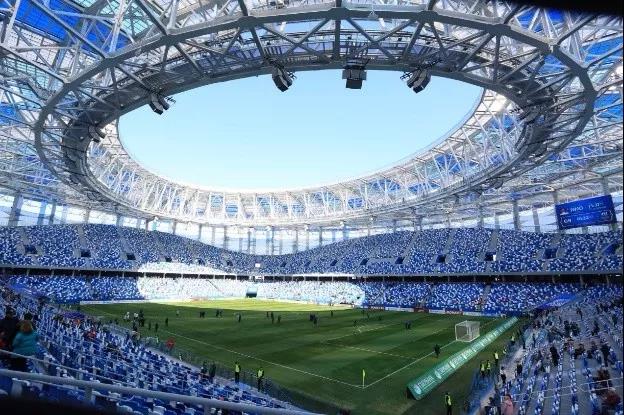

下诺夫哥罗德体育场建筑面积127500m2，直径288m，高度54m。共132根柱，内圈44根，外圈88根。屋盖分为内环屋盖和外环屋盖，外环屋盖由内外两圈柱支承的桁架结构组成，内环屋盖则采用了双层轮辐式钢桁架体系：外压环、内圈双环以及径向桁架构成。外压环支承于44根内圈柱，44榀径向桁架的上弦杆汇交于屋顶中心上方的受压环向桁架，而其下弦杆则汇交于屋顶中心下方的受拉环向桁架，形成一个稳固的自锚体系。
攻城狮点评：张拉体系和刚性体系的结合，非常漂亮！要是刚性体系的构件再简洁些就完美了。
7. 萨马拉体育场（Samara Arena）

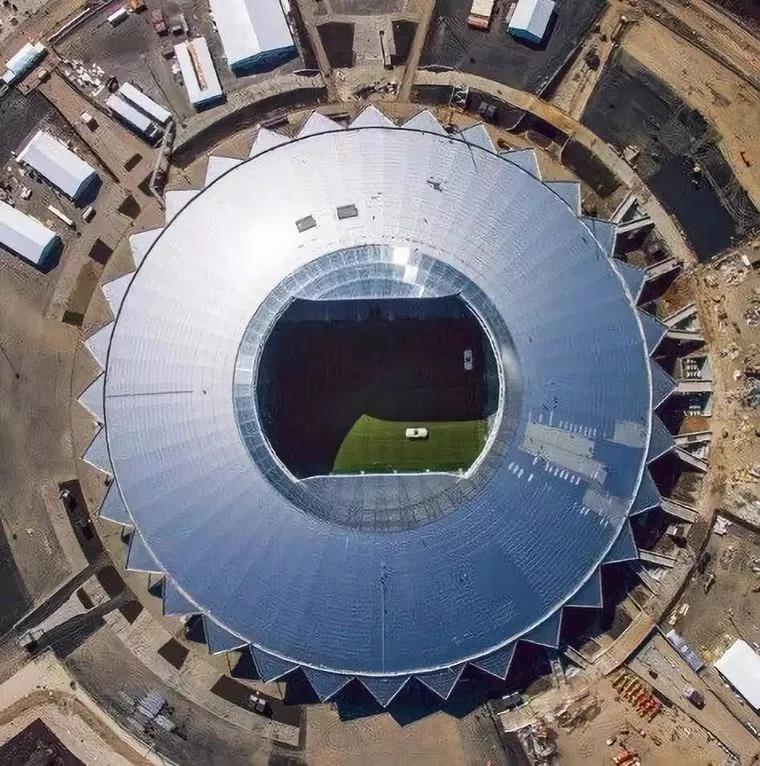

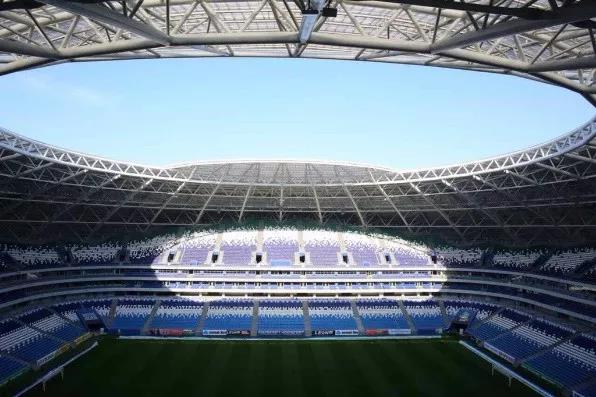

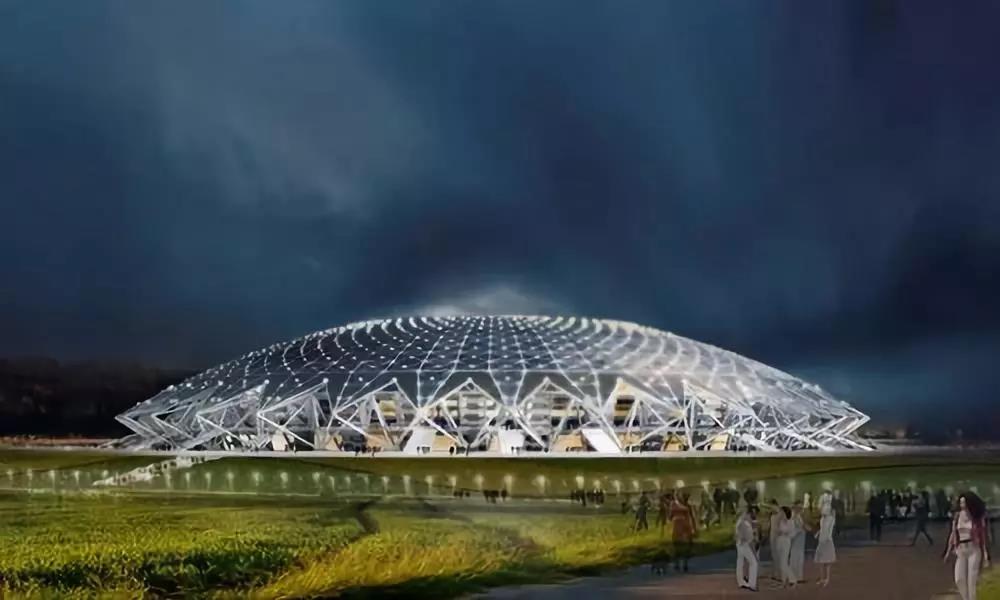

萨马拉体育场位于伏尔加河和萨马拉河的河岔口交汇处，拥有约42000个座席，这座现代化球场的设计受到了当地发达的航空航天业的启发，从外部来看，萨马拉竞技场就是一个巨型穹顶，在夜间灯光的照射下蔚为壮观。

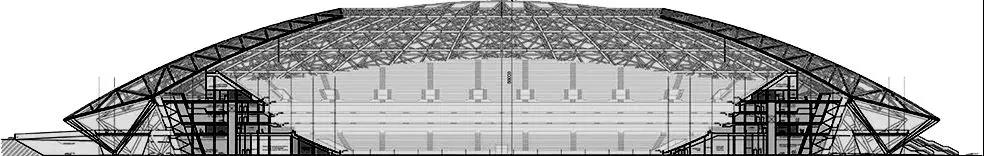

萨马拉体育场穹顶高度60m，覆盖面积38346m2，采用了空间桁架结构体系：径向桁架与环向桁架共同作用，形成了一个稳固的结构体系。
攻城狮点评：配合建筑造型形成了一个完整的拱壳。
8. 伏尔加格勒体育场（VolgogradArena）

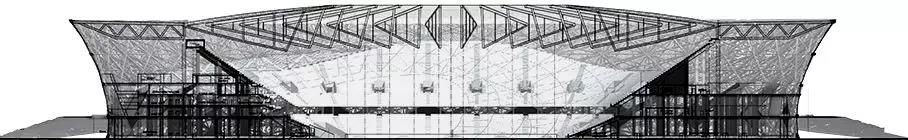

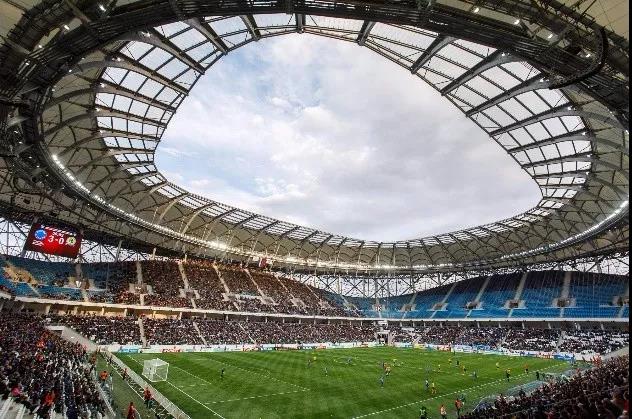

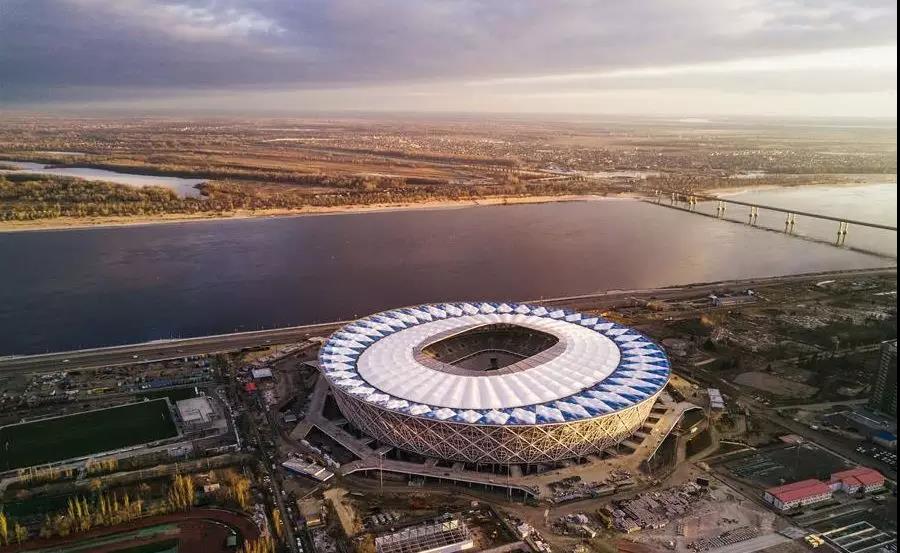

伏尔加格勒体育场位于伏尔加格勒市伏尔加河畔，球场座位45568个，造价约2.8亿美元。体育场造型为倒置的截顶圆锥形，外墙面彼此交错的网格以及屋顶上起伏规律的色块极具张力，充满了来自几何学的美感和韵律。

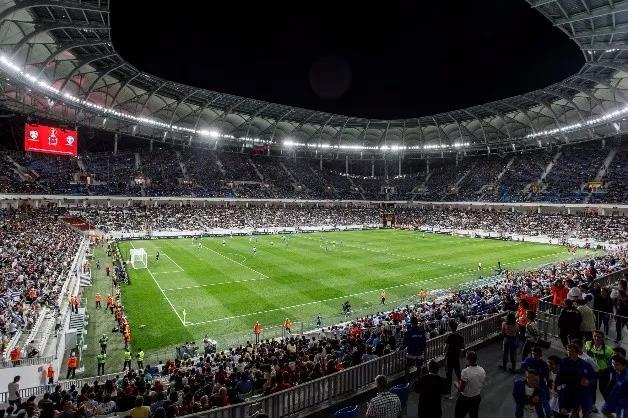

伏尔加格勒体育平面为圆形，直径303m，建筑高度49.5m。屋盖总面积77,000 m2，由两部分组成：外环屋盖与内场屋盖。外环屋盖由44榀三角钢桁架作为结构支撑，并由蓝色和白色的ETFE棱形气枕覆盖。内场屋盖采用双层轮辐式张拉结构：由44榀径向索桁架、两个内拉环以及一个外压环形成稳固的自锚体系。内场屋盖由白色PTFE膜和透明聚碳酸酯板覆盖。
攻城狮点评：典型的张拉体系。
9. 莫尔多维亚体育场（Mordovia Arena）

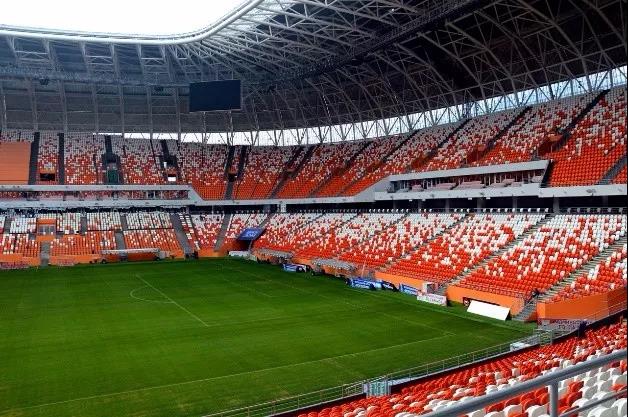

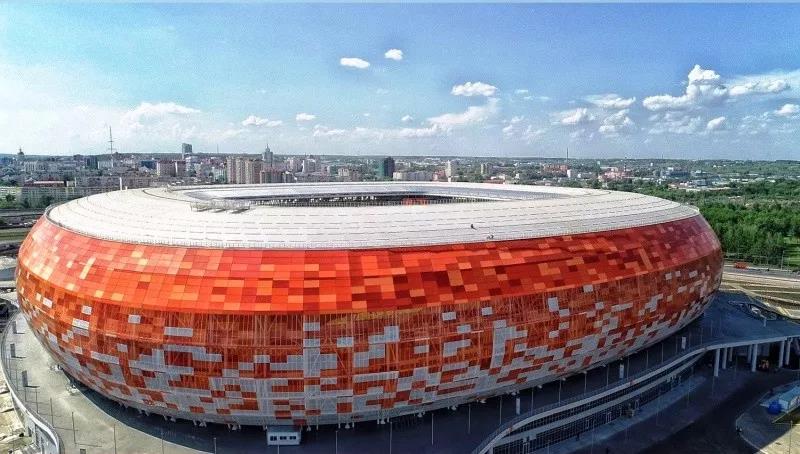

莫尔多维亚体育场位于萨兰斯克市, 拥有41685个座席，采用橙色、红色和白色的瓷砖作为建筑外装饰材料，体现了莫尔多维亚民族的艺术和手工艺品特点，有很强的设计感。它的屋盖结构采用空间悬挑桁架形式。
攻城狮点评：结构本身没什么特色，建筑处理上佳。
10. 罗斯托夫体育场（RostovArena）

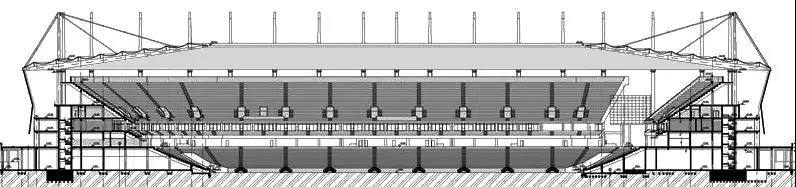

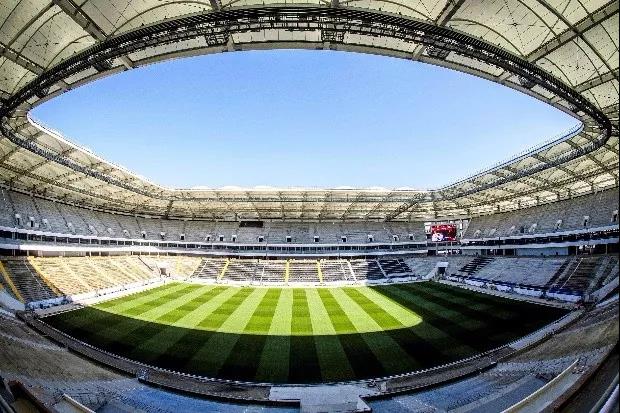

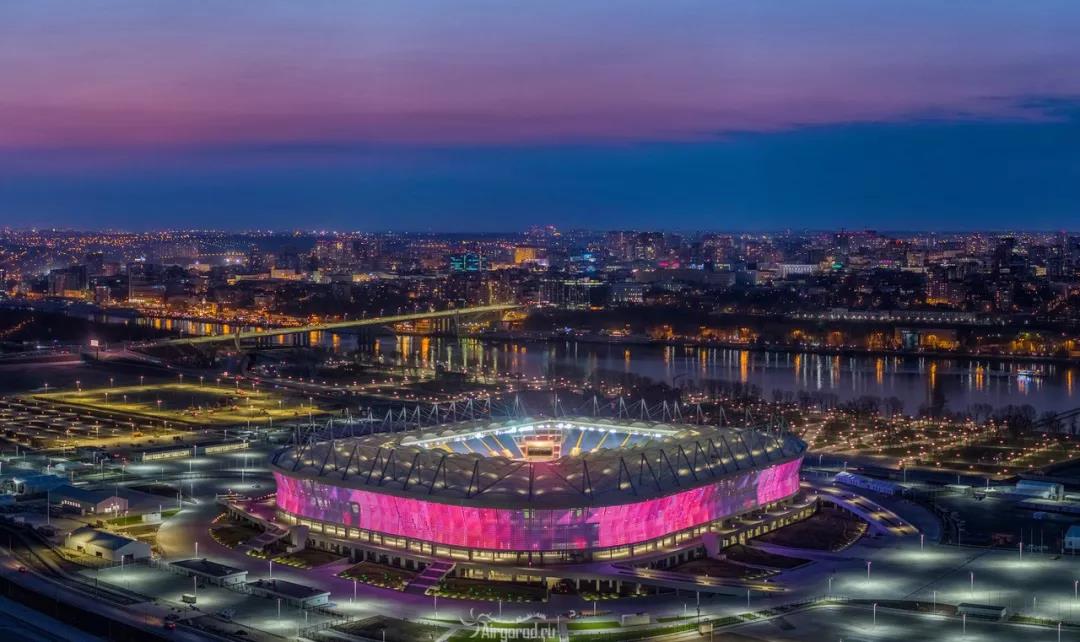

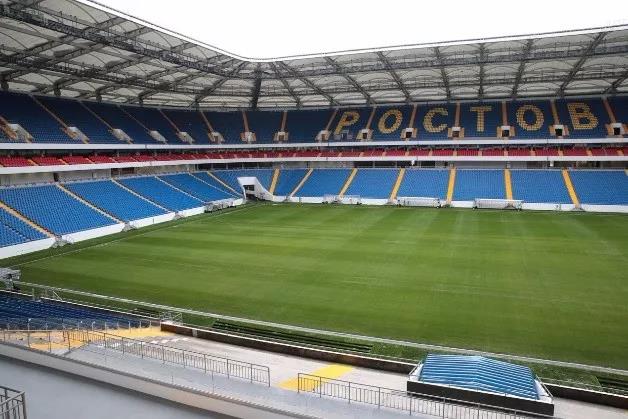

罗斯托夫体育场位于顿河左岸的罗斯托夫市，座席数约43000个。屋盖结构采用了桅杆吊挂+径向桁架的形式，每榀桁架之间增加拱以支承膜材屋面。
攻城狮点评：桅杆张拉结构，非常简洁漂亮。
11. 菲斯特奥林匹克体育场（Fisht Stadium）

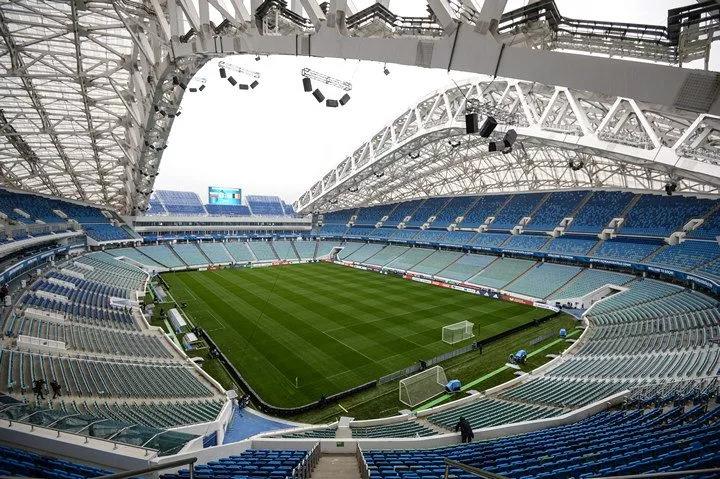

菲斯特奥林匹克体育场位于索契，以高加索山脉的菲斯特山峰命名，而场馆的轮廓也类似于一个被积雪覆盖的山脉，座席数为47659个。屋盖结构采用钢结构主次桁架体系，两榀横跨场馆的弧形桁架是整个屋盖最主要的桁架。
攻城狮点评：为了让建筑师看海，结构工程师做了两个拱。
12. 叶卡捷琳堡体育场（EkaterinburgArena）
叶卡捷琳堡体育场是本次世界杯唯一坐落在亚洲的体育场，于1957年落成，后经两次翻新，但每次翻新都保持球场的外观不变，是伫立在欧亚交界线上的宝贵历史印记。为了满足2018年俄罗斯世界杯比赛的需求，临时增设了一万个座位，增设方式也颇具战斗民族的风采：简单直接。

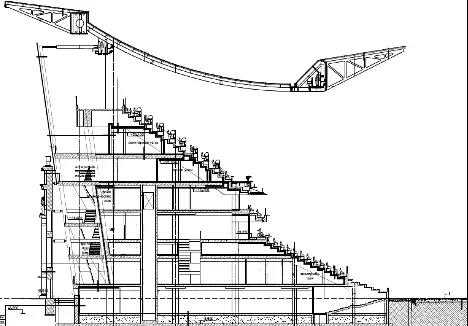

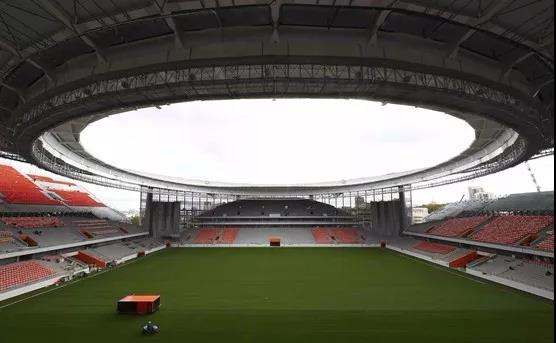

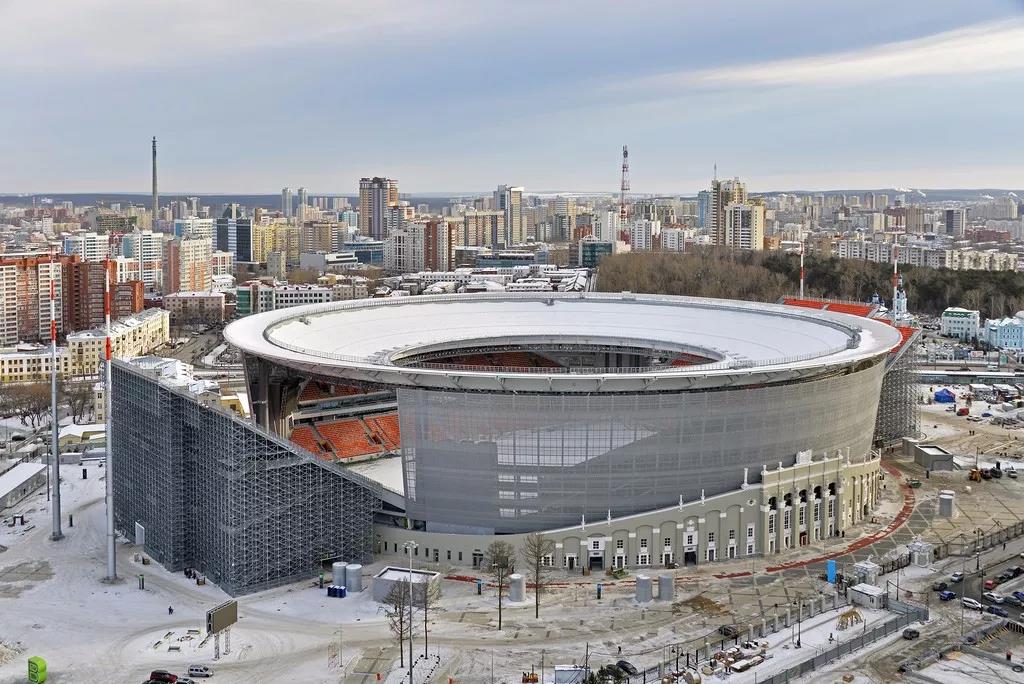

叶卡捷琳堡体育场屋面采用了采用单层网格体系，有别于常规的屋盖结构的是，该体育场呈现下凹的“悬挂式”受力，通过一定的找形分析，使钢构件在使用过程中处于受拉状态，该体系由外压环、三角桁架内拉环以及54榀径向钢构件组成。屋盖施工安装完成时内环高度略高于设计高度，当拆除临时支撑后，重力作用下，内环下落并使径向构件和内外环均产生内力，当内环高度降低了16cm时，整个屋面达到了稳定状态。在内环以及外环边缘处各有一处悬挑桁架分别支承屋面以及采光板。
攻城狮点评：外界一直在取笑，但结构工程师认为这个体系很有感觉，整个屋盖由八根大柱支撑，再多开几个洞也没问题！

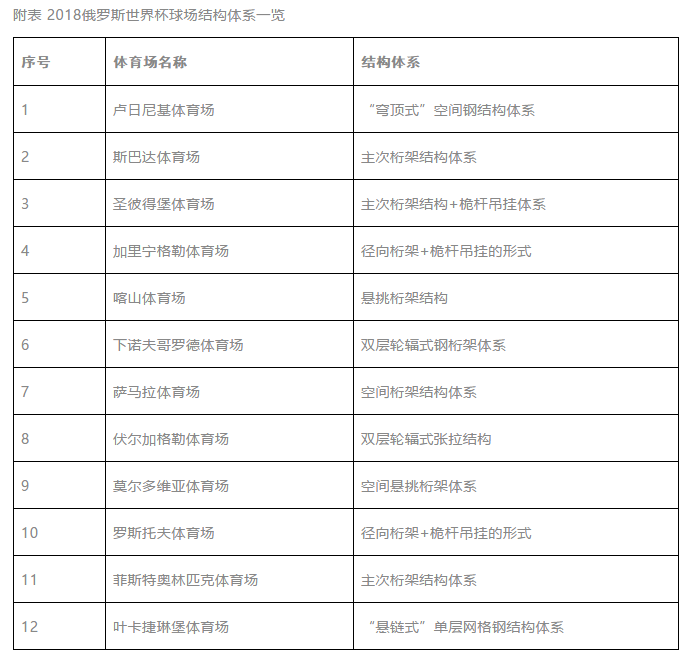

注：所有内容均基于公开资料，图片来自于网络，鉴于信息有限，我们的分析和评价可能有不当之处，望海涵。
